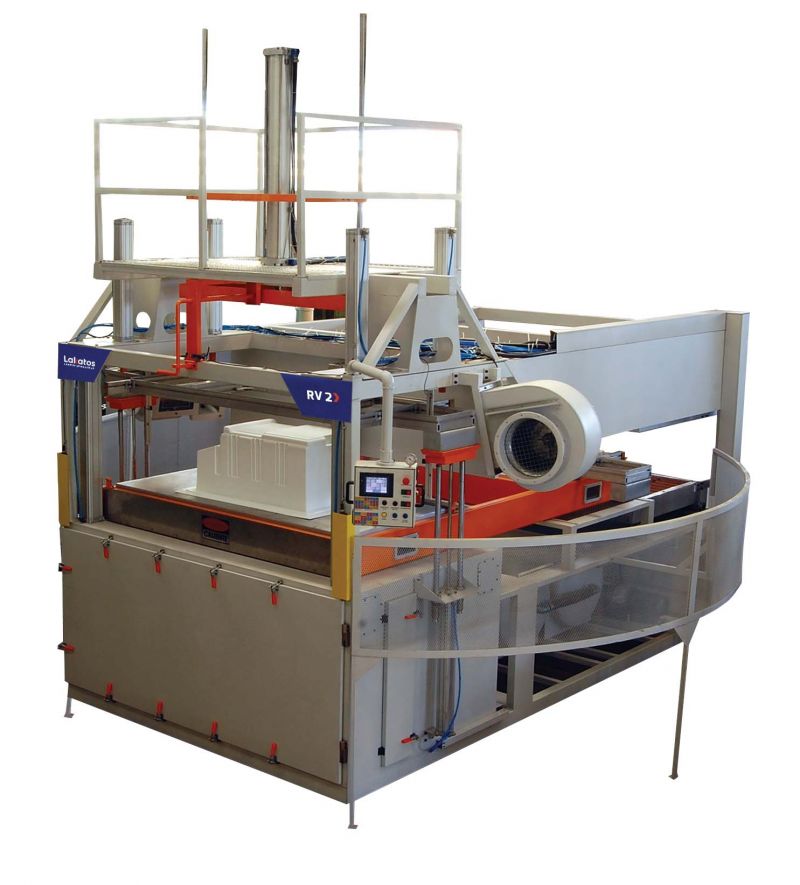

RV-2: Máquina para Vacuum Forming com duas estações e forno duplo

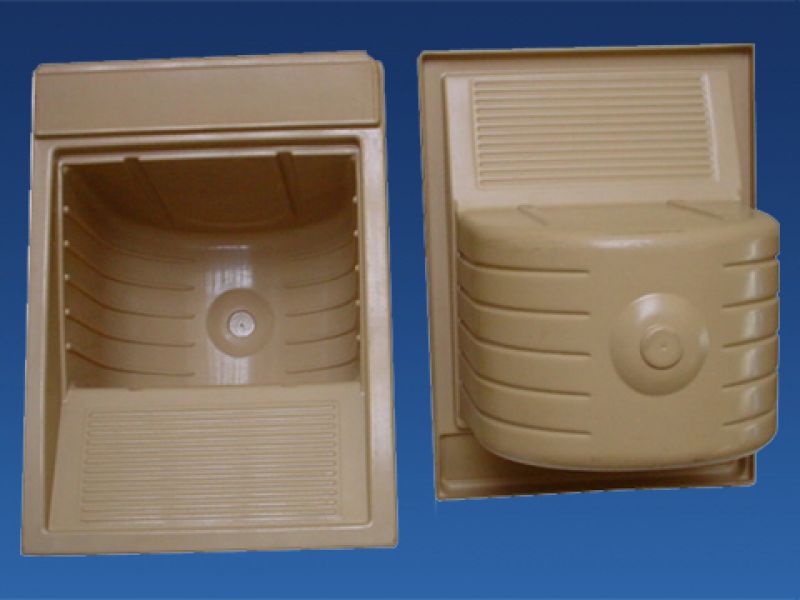

A RV-2 é uma máquina automática adequada a produção de peças termoformadas com espessuraacima de 1mm.
Esta máquina é do tipo carrossel deduas estações, ou seja, os dois quadrossão rotativos. Enquanto uma chapaé aquecida, outra chapa é moldadae resfriada. Dessa forma obtém-se produtividade bem maiordo que máquinas de uma só estação.
A RV-2 possui dois fornos permitindo moldagem de diversos materiais.
- Lakatos 4.0
Conectividade, integração e manutenção remota parao seu chão de fábrica.
- NR 12
Segurança no trabalhoem máquinase equipamentos.
Vídeos
crypted
Características Gerais
- Ciclo automático - a menos da colocação e retirada do material.
- Possui forno duplo com aquecimento pelos dois lados do material. As chapas grossas são aquecidas em tempos menores e com menor diferença de temperatura entre os dois lados da chapa. Além disso, por ser uma máquina rotativa, os fornos sempre são utilizados aumentando produtividade e economizando energia.
- Molda diversos materiais ( ABS, PS, PVC, PMMA) em espessuras de 1 até 10mm.
- Trabalha com moldes tipo macho e fêmea.
- Fornos com resistências de irradiação infravermelha padronizadas de fácil mantenção. Fornos construídos em aço inoxidável adequados às dilatações térmicas e projetados para economizar energia.
- Distribuição do aquecimento através da divisão do forno em zonas de resistências. A quantidade de zonas varia com o tamanho da máquina. Controle PID individual de temperatura para cada zona de resistência do forno.
- Balão ou pré insuflador.
- Equipada com contra-molde (Plug).
- Possibilidade de ser equipada com partes postiças no molde e no contra-molde.
- Sistema de vácuo com possibilidade de 2 vazões de moldagem. Consituído por bombas de alta pressão e vazão associadas a reservatórios.
- Desmoldagem por ar comprimido para extrair a peça do molde.
- Função "Teach" e ajuste de altura de molde e contra-molde.
- Movimento de rotação do quadro por servomotor e acoplamento de embreagem.
- Ventiladores centrífugos de alta vazão e baixo nível de ruído para resfriarem o plástico moldado.
- CLP de alta performance e grande capacidade. Tem controle de: temperaturas das zonas do forno, tempos, alarmes, configurações diversas, contador de peças e muitos outros parametros. Possui receitas para mais
de 100 moldes.
- Interface Homem Máquinade fácil entendimento. O tamanho da IHM varia conforme o tamanho da máquina.
- Componentes de primeira linha de qualidade comprovada.
- Equipamento de projeto parametrizado que permite facilmente ser customizado para se adaptar às necessidades de cada cliente.
Além da escolha do tamanho da área de moldagem, pode-seainda equipar a RV-2 com os seguintes itens opcionais:
- Sensor de temperatura infravermelho para controlar o aquecimento pela temperatura do plástico.
- Ventiladores com aspersão de água - reduzem o tempo de resfriamento, aumentando-se a produtividade.
- Controle de temperatura do molde.
- Pontos de ar comprimido no plug.
- Troca rápida de moldes com esferas transferidoras na mesa de moldagem.
- Quadros de regulagem contínua para agilizar a troca de formato de chapa.
A Lakatos disponibiliza manual de operação e manutenção, plantaselétricas e pneumáticas e lista de componentes para facilitar amanutenção.Garantia de 1 ano de todas as peças e componentes.
